產品

MAXI

模塊化塑料激光焊接設備
可選機器人集成在用戶友好的控制軟件中
可實現在線過程控制
易于整合到現有流程中
高產量，從而提高利潤率

詳情
技術參數
亮點
應用
配件
相關產品
下載
服務

詳情

激光焊接系統

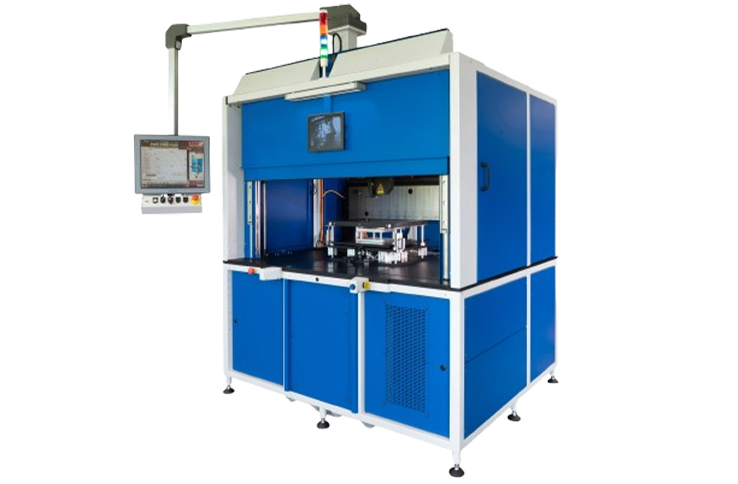

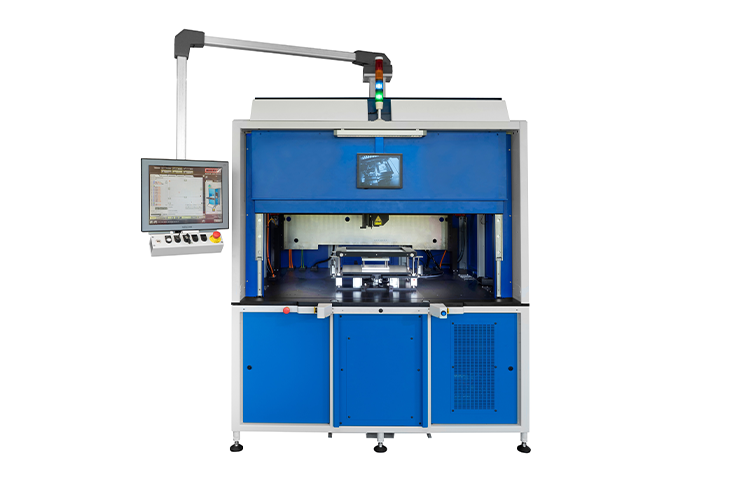

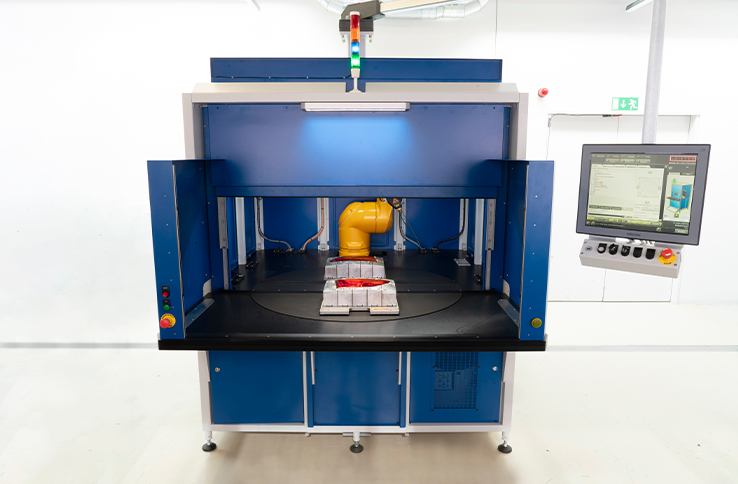

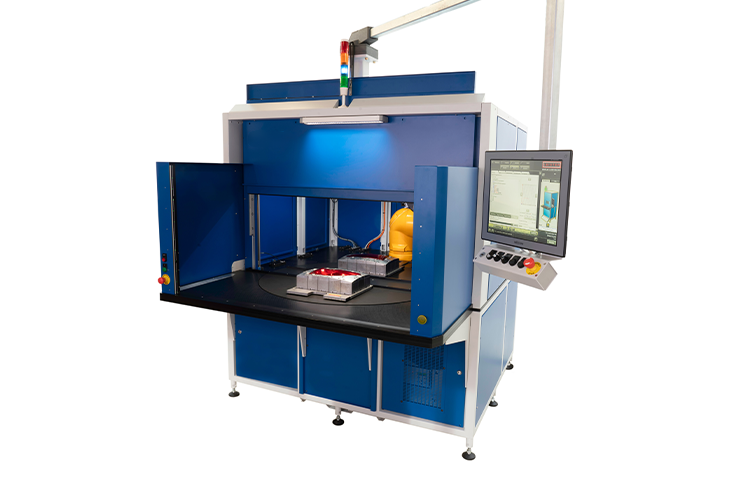

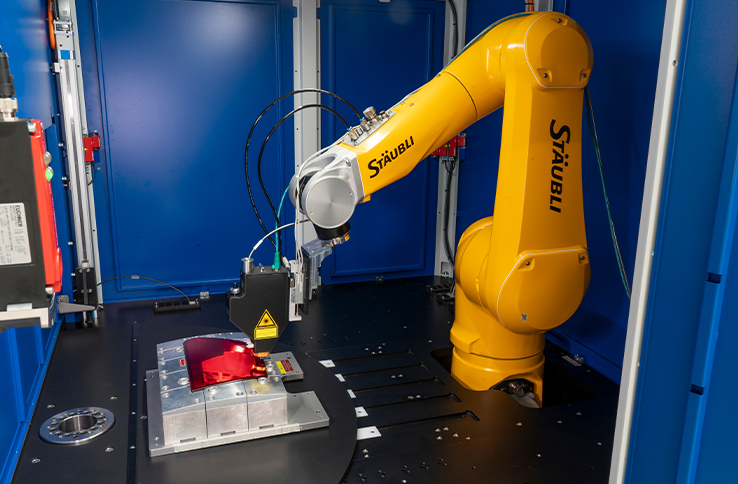

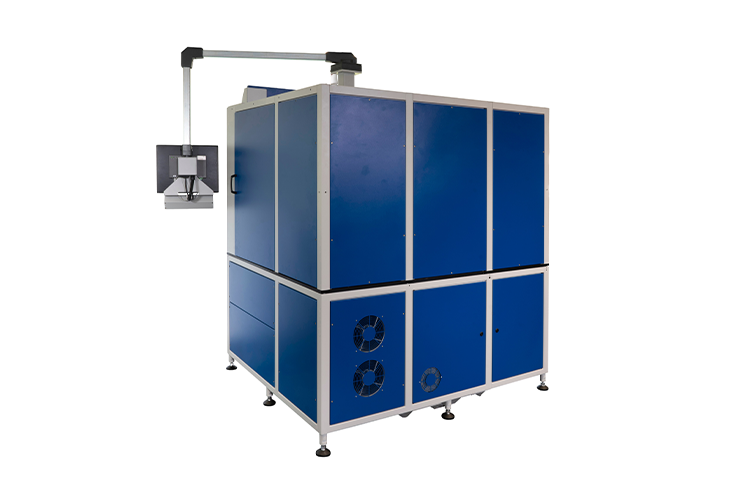

MAXI是一種模塊化、普遍適用的激光焊接系統，特別適用于大型部件。該系統還可以通過外殼附件進行擴展。除標準型外，還可提供帶旋轉臺和傳送帶的加長型，以提高產量。作為伺服軸的替代，該系統可以配備一個6軸機器人。特別是與滾珠光學系統的結合，大大提高了焊接輪廓的靈活性。

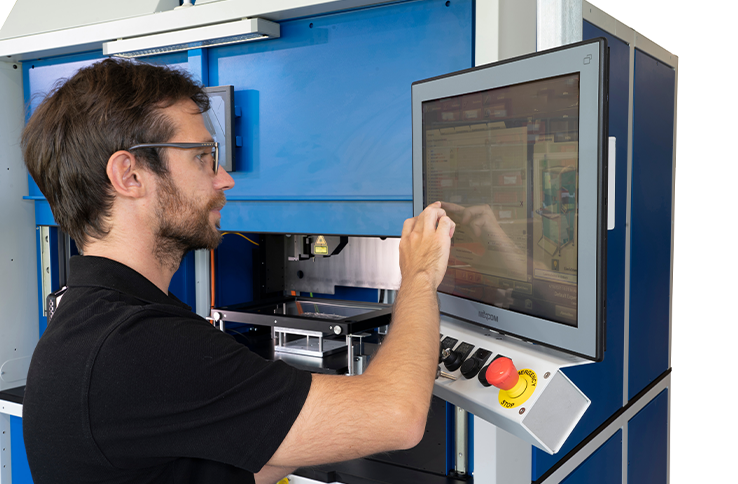

MAXI激光焊接技術由全面的配件來完善。因此，可以組裝一個適應客戶特定應用和工藝的激光焊接系統。通過MAXI激光焊接系統，可以使用成熟的HMI（人機界面）控制軟件，以用戶友好的方式設置焊接過程。該軟件已通過顯示三維輪廓來擴展選裝機器人的操作。用戶在工作步驟的指導下，可以很容易地根據相應的工藝調整焊接參數。在控制系統中還集成了具有好壞評價的在線過程控制，并可與相應模塊配合使用。為了使焊接單元與生產線相適應，MAXI可以很容易地集成到現有的傳輸系統中。此外，瑞士海目星還可以根據客戶的要求進行定制化改造。

技術參數

波長	800 - 2000 nm
激光類型	二極管激光器；光纖激光器
激光功率	40 - 600 W
激光冷卻液	空氣；去離子水
多激光器	是
焊接范圍（X 方向）	1170 mm
焊接范圍（Y 方向）	750 mm
線性軸數量	根據要求
旋轉軸	是
機器人	是
控制接口	CAN; Customer specific; Digital/Analog I/O; Ethercat; OPC UA; Profibus; Profinet
所需氣壓	5.3 bar
相數	3x
電壓	360 - 440 V
頻率	50/60 Hz
功率	6400 W
環境溫度	10 - 35 °C
濕度	69 % at 35°C/95°F or 80 % at 32°C/89.6°F, non-condensing
長度	1500 mm
Width	1760 mm
Height	2200 mm
Weight	1350 kg
Approvals	CE
Laser class	Laser class 2M
Noise emission level	< 70 dB(A)
Country of origin	Switzerland
